歡迎咨詢

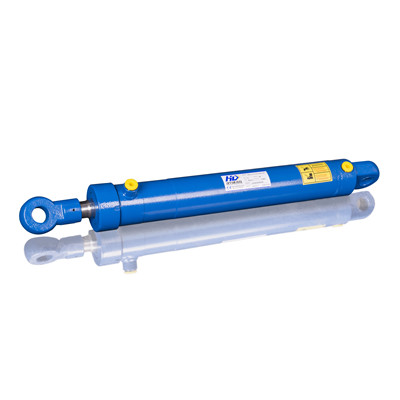

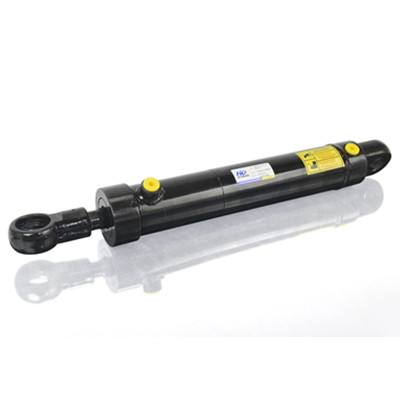

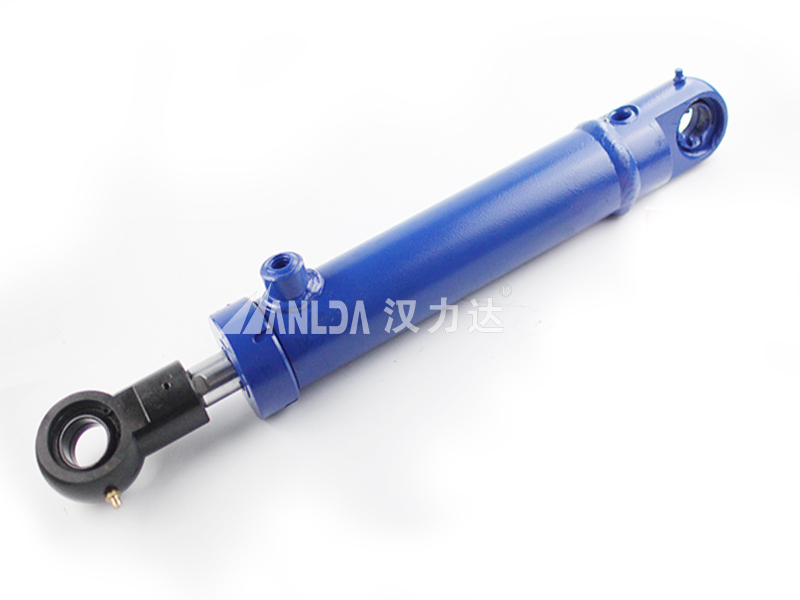

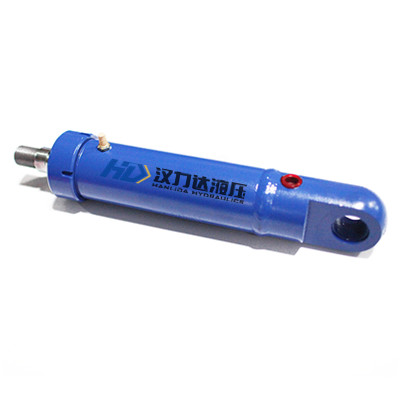

HSG工程焊接油缸
HSG工程焊接油缸
HSG工程焊接油缸
HSG工程焊接油缸
HSG工程焊接油缸
HSG工程焊接油缸
HSG工程焊接油缸

HSG工程焊接油缸

瀏覽次數:134次

產品簡介

HSG系列工程液壓缸為雙作用單活塞桿液壓缸;安裝方式多采用耳環型,按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。工程液壓缸主要用于工程機械、重型機械、起重機械及礦山機械等液壓系統中。



HSG系列工程液壓缸為雙作用單活塞桿液壓缸,是標準化通用的一款產品;安裝方式多采用耳環型,按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。HSG工程焊接液壓油缸可做非標定制,1)高溫工況,采用耐高溫密封件,2)保壓要求高的工況,使用零泄露密封件,3)可加緩沖功能,4)油口可改G螺紋,5)油口形式可定制,6)可疊加鎖緊閥、平衡閥等。

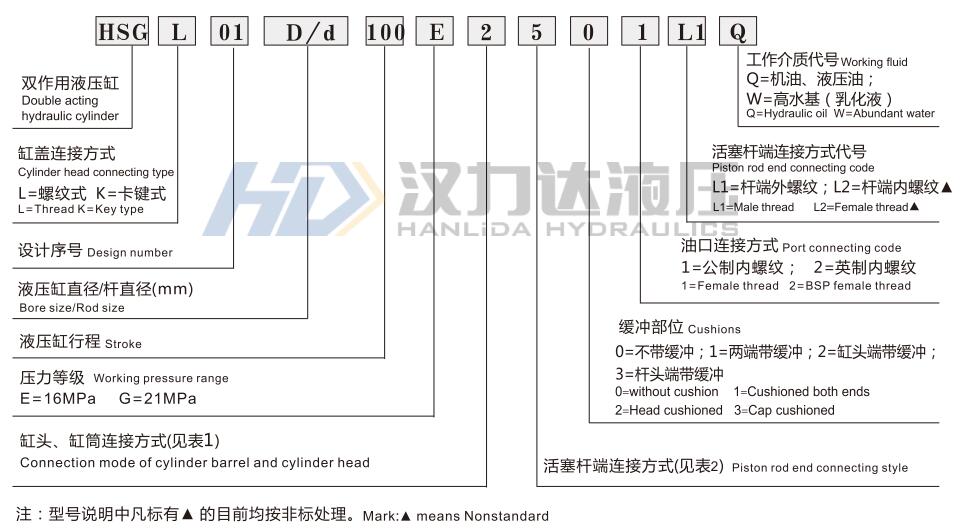

HSG工程液壓缸技術參數:

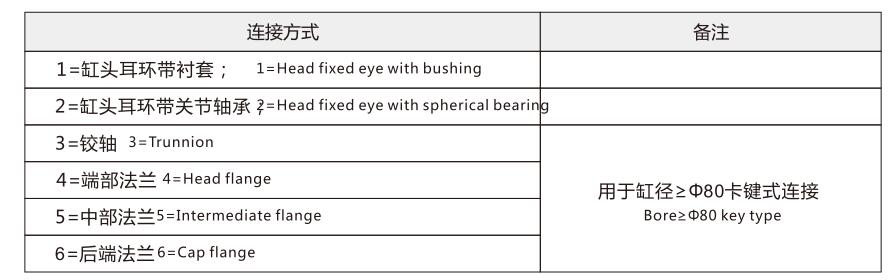

HSG工程液壓缸缸頭缸筒連接方式:

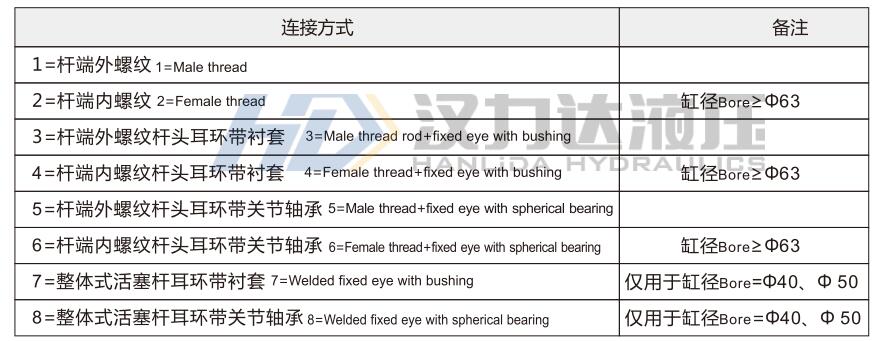

HSG工程液壓缸活塞桿連接方式:

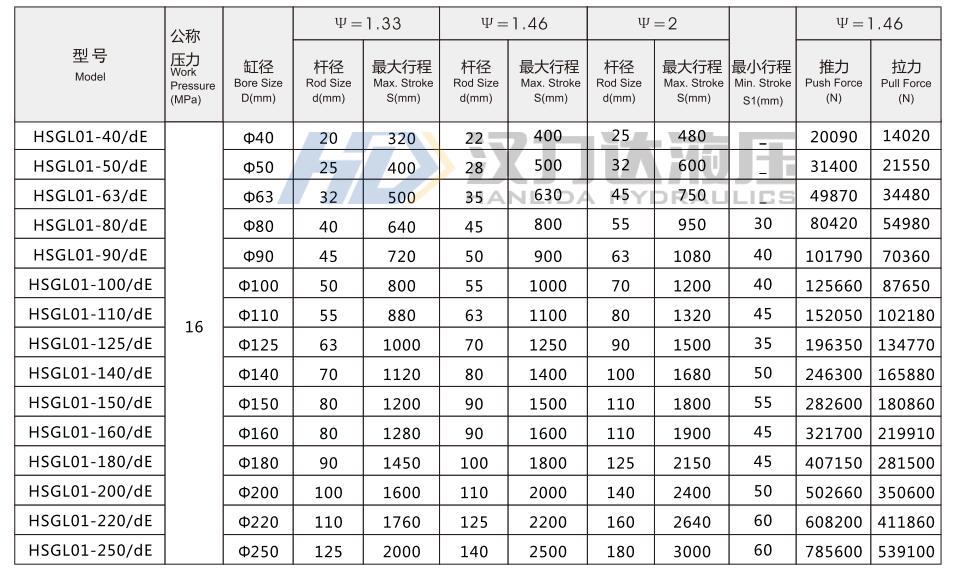

HSG工程液壓缸基本技術參數:

HSG系列工程液壓缸的受力由缸徑、使用壓力決定,以下以使用壓力16Mpa為例,滿載16Mpa下,各個不同缸徑、桿徑所受的推力和拉力的價值。

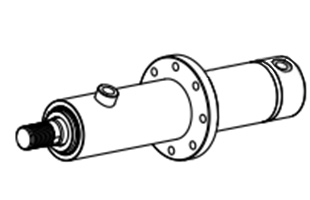

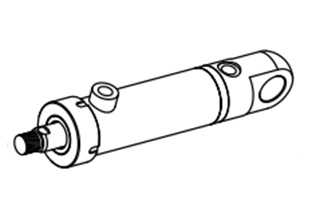

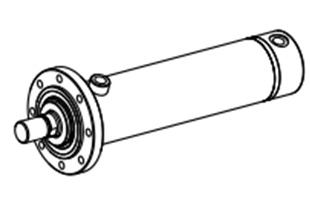

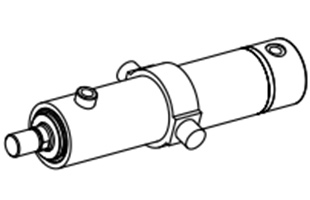

工程液壓缸前后耳環安裝方式特點:
尾部單耳環安裝適合于活塞桿端工作過程中沿同一運動平面呈曲線運動時,活塞桿將沿一個實際運動平面兩側不超過3°的路徑工況或結構設計需要的單耳環安裝工況;此時可以采用尾部和桿端球面軸承安裝,但應注意球面軸承安裝允許承受的壓力載荷。

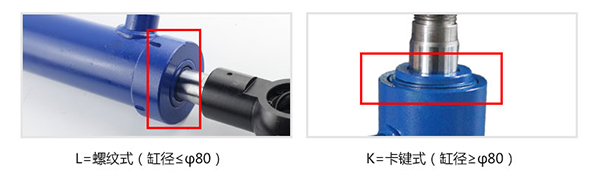

工程液壓缸缸蓋連接方式:
工程液壓缸缸蓋連接方式

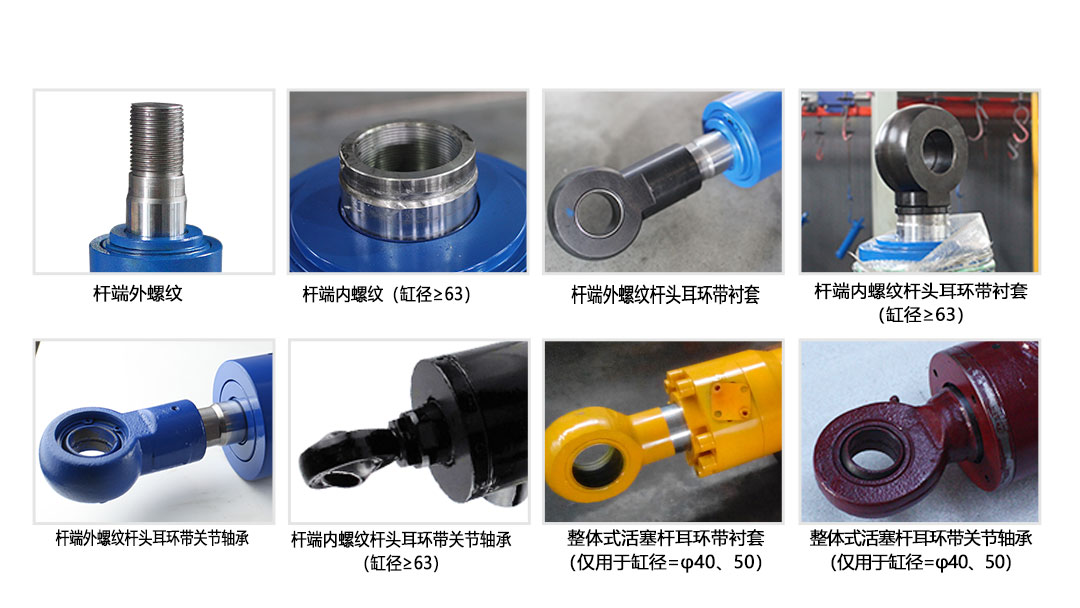

工程液壓缸活塞桿端連接方式:

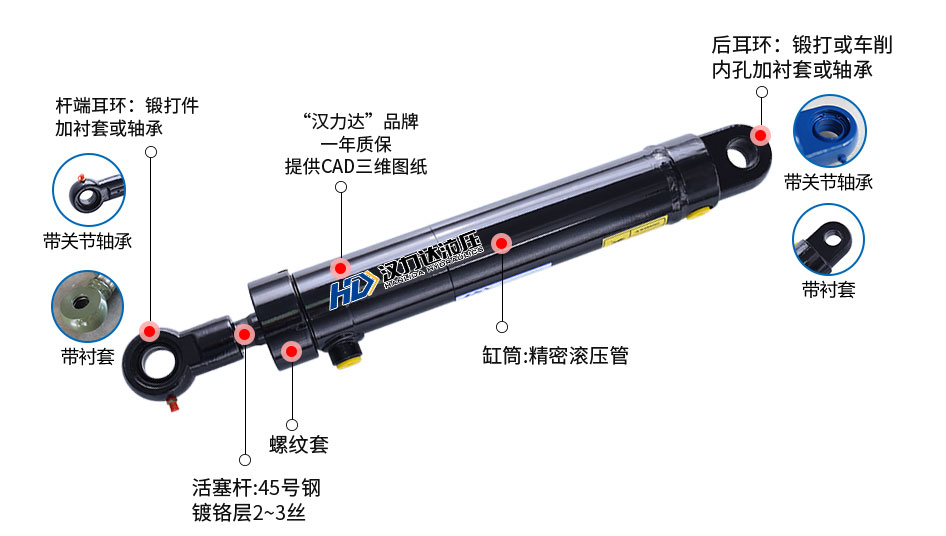

HSG系列工程液壓缸組成:

HSG系列工程液壓缸由螺紋蓋、導向套、后缸蓋、活塞、缸筒、活塞桿、全套密封件、桿端防護套、油口堵塞組成。前后蓋采用的是45號缸的材質,活塞桿為45號鍍鉻層厚度2-3絲,缸筒為20號的滾壓管。密封件采用臺灣DZ的品牌。


漢力達HSG系列工程液壓缸優勢:

材料和設計按規范操作。提供樣本資料,CAD\三維圖庫,設計人員可參照尺寸看是否適合機器空間需求。實物的尺寸與樣本資料一致。采用嚴格的來料檢驗、出廠測試,質量可靠穩定。可非標定制,如量大可專門開模定制,如量少則用車削加工。


工程液壓缸適用范圍:

多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸,但并不僅限于上述方面。壓力等級16Mpa。
當油缸受力比較大(比如20噸),行程比較長(比如2米),拉桿式油缸因?yàn)槁萁z桿受力局限不適合使用,可選用工程油缸來代替。
因工程油缸的壓力較大以及制造工藝的原因,材料成本以及加工成本都較拉桿式油缸高。
